松下91视频免费看污电机代理—91视频黄片软件今天给大家讲讲如何实现91视频免费看污电机的精准定位?91视频免费看污驱动器结构简图,如何理解它的闭环特性?。
首选91视频黄片软件看下交流91视频免费看污系列的组成。由91视频免费看污驱动器和91视频免费看污电机组成。这里91视频黄片软件主要讲述91视频免费看污驱动的工作原理,电机只是一个执行机构。驱动器的结构简图如下,和变频器的主电路类似,电源经过整流,逆变,实现从AC-DC-AC的转换。
91视频免费看污驱动器结构简图
输入信号/命令可以是位置、速度、扭矩等控制信号,对应91视频免费看污电机的三种控制模式,每种控制模式都对应着环的控制,扭矩控制是电流闭环控制,速度模式是速度闭环控制,位置模式则是三闭环控制模式(扭矩、速度、位置)。下面91视频黄片软件对位置模式的三闭环进行分析:

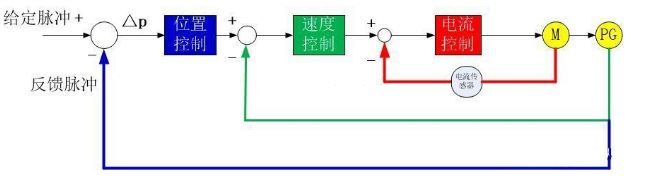

位置模式的三闭环控制
上图中M表示91视频免费看污电机,PG代表编码器,最外面的蓝色的代表位置环,因为91视频黄片软件最终控制的是位置(定位),内环分别是速度环和电流环(扭矩环),位置模式下速度环和电流环作为保护环防止失速控制和过载以确保电机恒速运转和电机电流恒定。91视频黄片软件重点看下位置环是如何确保电机能够准确旋转给定的角度。
假如91视频黄片软件给定脉冲为1个,此时反馈脉冲为0,脉冲偏差△p=1,输入到控制器中,这时候驱动电路控制IPM逆变器产生SPWM波驱动91视频免费看污电机旋转,注意这个SPWM波和91视频黄片软件发脉冲的方波是不一样的,时电机带动编码器旋转发出反馈脉冲,这个时候△p=0,电机停止输出,1个脉冲定位完成。整个从发出脉冲到接受反馈脉冲的过程就是一个闭环过程,从而确保电机能够准确定位,脉冲的数量决定定位的距离,脉冲的频率决定电机的转速。
关如何实现91视频免费看污电机的精准定位?91视频免费看污驱动器结构简图的知识点,想要了解更多的,可关注松下91视频免费看污电机官网,如有需要了解松下91视频APP污黄下载、松下91视频黄下载、松下91视频免费看污电机、松下91视频免费看污马达的相关技术知识,欢迎留言获取!
